产品名称:工业2画面分割器
编  号:QUAD-0013
型  号:WS-200
更新时间:2012.10.31
 点击查看大图片

相关产品链接:

4画面分割器

   6画面分割器   8画面分割器   9画面分割器
12画面分割器     16画面分割器    24画面分割器    车载画面分割器
VGA画面分割器   分割器控制键盘



主要功能:

二画面分割器3种显示模式:

模式1: 两个全屏主画面之间相互切换;(如图1)

模式2: 主画面,子画面在同一屏幕中实现画中画功能,且主画面与子画面可相互切换;(如图2)

模式3: 左右二分割,上下二分割,全屏二画面左右分割,且二分割模式间能相互切换;(如图3)

3种模式间可通过外部按键相互切换,方便快捷,由您选择.

断电记忆保存功能:  断电复电后保存掉电前屏幕显示的画面模式,无需重复操作.

用途: 车载视频监控,仪器仪表设备集成显示控制,工业自控系统监测,电子机械设备,
           医疗设备、美容行业图像比对,户外广告屏显示,金融、公检法系统,地铁监控,
           电子元器件工厂接插件生产车间平整度检测图像对比及特殊场合的显示控制.

附注
:
此外可以按客户不同需求订做3/5/6/7/10/12等特殊分割模式.

二画面分割器显示模式:



产品参数:

 画面刷新率
PAL制:25帧/秒;NTSC制:30帧/秒
分辩率
PAL制:720×576;NTSC制:720×480
视频输入
2BNC,峰值:1Vp-p,阻抗:75Ω
视频输出
1BNC,峰值:1Vp-p,阻抗:75Ω
输入电压
 DC 12V/1A
温度范围
-10℃~ +60℃
规格
140mm(长)×100mm(宽)×25mm(高)

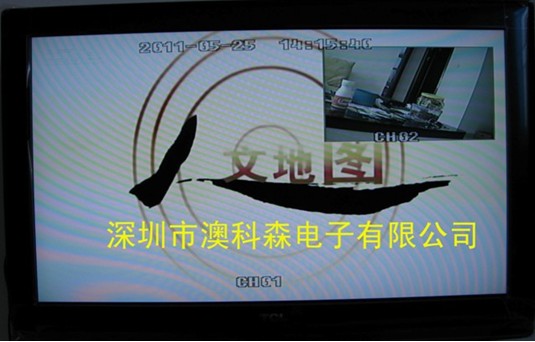

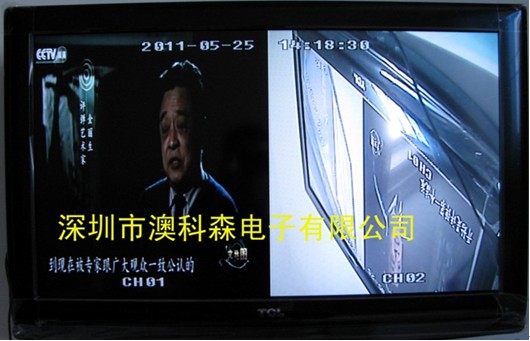

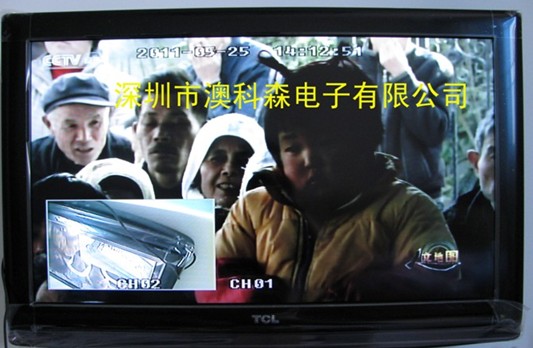

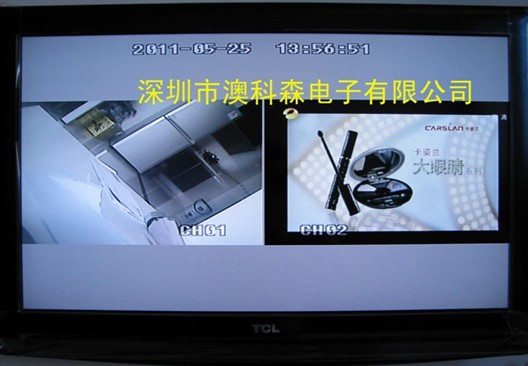

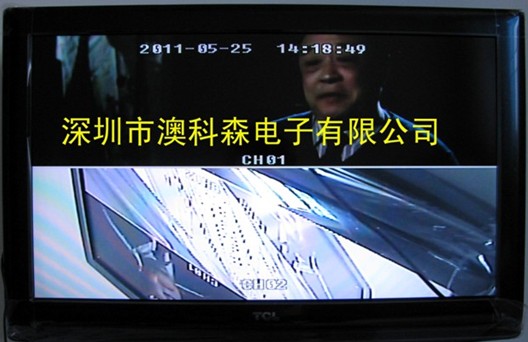

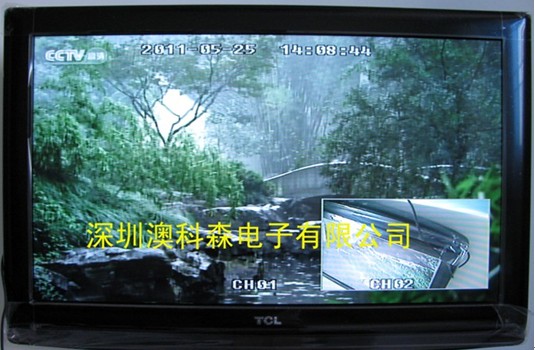

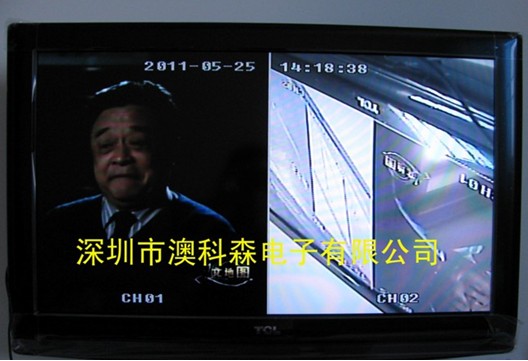

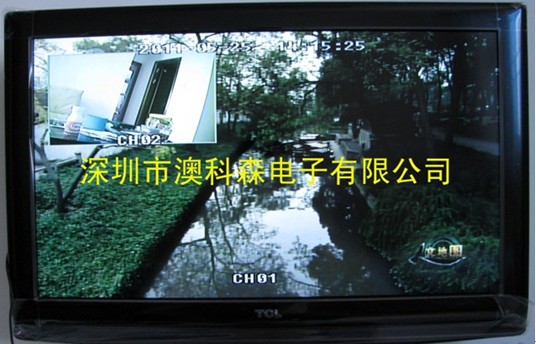

32寸TCL液晶电视显示效果图:









声明:所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准。本公司保留最终的解释权。






"
