产品名称:VGA二画面分割器(支持VGA输出)
编  号:QUAD-0506
型  号:WS-200V
更新时间:2012.11.01
 点击查看大图片
主要功能:

◇  NTSC/PAL双视频制式,可自动识别。
◇  中/英文语言菜单。
◇  高解析度画面质量,通道画质独立调整。
◇  多种个性化显示模式:
    模式1: 两个全屏主画面之间相互切换;(如图1)
    模式2: 主画面,子画面在同一屏幕中实现画中画功能,且主画面与子画面可相互切换;(如图2)
    模式3: 左右二分割,上下二分割,全屏二画面左右分割,且二分割模式间能相互切换;(如图3)
        3种模式间可通过外部按键相互切换,方便快捷,由您选择.
◇  断电记忆保存功能: 断电复电后保存掉电前屏幕显示的画面模式,无需重复操作.
◇  ZOOM电子放大功能,可选择任意的放大区域。
◇  高品质画面冻结功能,支持多画面显示下同时冻结多个通道画面功能。
◇  支持红外线遥控器操作(可选)。
◇  支持VGA输出,高输出分辩率1280*1024

用途: 车载视频监控,仪器仪表设备集成显示控制,工业自控系统监测,电子机械设备,
           医疗设备、美容行业图像比对,户外广告屏显示,金融、公检法系统,地铁监控,
           电子元器件工厂接插件生产车间平整度检测图像对比及特殊场合的显示控制.

技术参数:

 画面刷新率
PAL制:25帧/秒;NTSC制:30帧/秒
分辩率
PAL制:720×576;NTSC制:720×480
视频输入
2路视频信号输入,峰值:1Vp-p,阻抗:75Ω
AV视频输出
一路主监视输出,峰值:1Vp-p,阻抗:75Ω
VGA输出
一路VGA输出,分辩率1280*1024
总资源
PAL制:100帧/秒;NTSC制:120帧/秒
自动切换时间
0~9秒
事件记录
支持60组事件记录
 报警输出
 无
语言
中/英文
视频调整
亮度、对比度,饱和度,色调,锐利度调整
电源功耗
3W(180mA)
输入电压
 DC 12V
温度范围
-10℃~ +60℃
规格
220mm(长)×200mm(宽)×45mm(高)

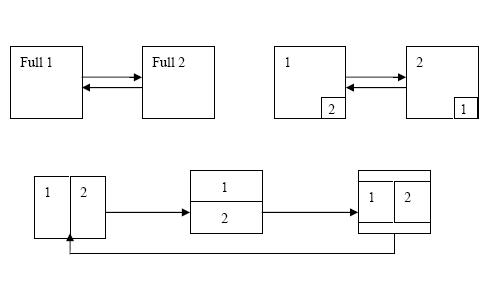

二画面分割器显示模式:




声明:澳科森(OCTHION)所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准。本公司保留最终的解释权。

"
