产品名称:矩阵键盘
编  号:MK-0001
型  号:WS-2079/2078
更新时间:2016.04.13
 点击查看大图片


主功能控制键盘

设备特性:

液晶显示屏显示摄像机图像号码
用户密码输入、操作安全可靠
云台镜头控制、变速操纵杆控制变速球型摄像机
监视器/摄像机选择、液晶显示屏显示运行状态
多至16个系统键盘联机工作
报警布防、撤防、报警联动功能
通过编程可设定系统规模、控制范围
总线自动巡更线路故障报警功能

设备简介
系统控制键盘是闭路电视监控系统重要的人机对话设备,它根据操作员的键入指令对系统中的视频切换设备、音频切换设备、摄像机解码设备以及报警控制设备进行操作,并接收和检测系统中各种设备发出的回送信息。液晶屏能显示输入的数据以及各种设备的运行状态。
主控键盘用户密码管理,必须输入正确密码才能对键盘进行操作。主控键盘是按照人机原理进行设计的系统控制键盘。
主控键盘是用于系统控制和系统编程的多功能键盘。可以非常方便的控制云台转动和镜头动作,变速操纵杆能控制多种类型的智能高速球。它能完成矩阵系统的全部操作和编程设置功能。
主控键盘与矩阵系统通过RS-485接口连接,控制距离达1500米。

设备参数
供电电源
DC9V-DC12V 500mA
通讯方式
RS-485半双工
通讯速率
9600bps/s
接    口
八芯电话插座
显示方式
液晶显示屏
环境温度
0℃~55℃
环境湿度
≤90℅RH(无凝结)
外形尺寸(mm)
375(L)×171(W)×70 (H)
重    量
2.5Kg

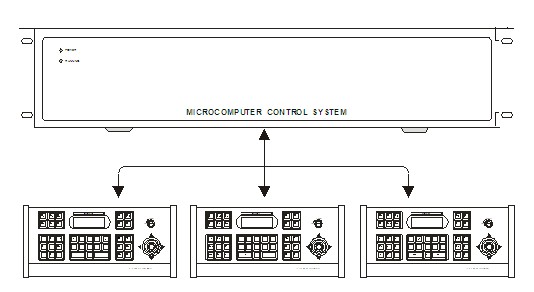

设备连接图

"
