产品名称:迷你型车载分割器
编  号:WS-C0004
型  号:WS-106
更新时间:2015.03.16
 点击查看大图片
功能简介:
打开ACC开启车载监控主机:导航屏幕显示“品”字型模式(如下图),您可以通过左右转向及倒车等触发,控制相应的功能显示模式;如果没有控制信号输入,15秒后将关闭车载显示,并切换到DVD导航影音模式;您可以通过短按薄片开关或拔动超车灯(1次),控制车载监控显示的开启或关闭

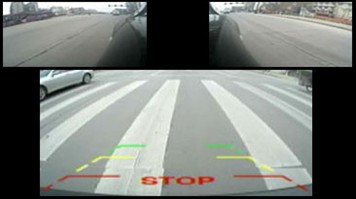

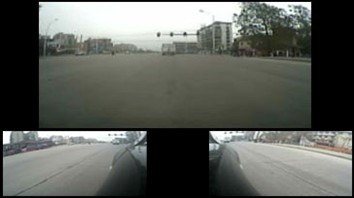

a.开启ACC电源,默认显示模式               b.倒车信号:后三画面模式(前左右)

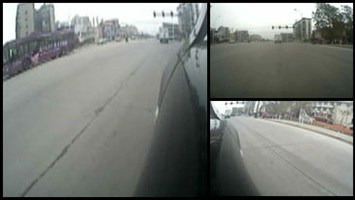

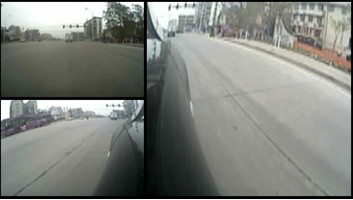

c.左转向信号:左三画面 (左前右)          d.右转向信号:右三画面(右前左)

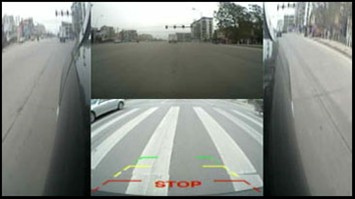

e.双闪(危险灯)信号或长按薄片开关:H型模式(前后左右)


后面板接口说明


视频接口:

录像—录像视频输出(田字型),可接其他记录设备
导航—车载视频输出,接DVD导航或其他显示设备的视频输入端
前视—前视频输入
后视—后视频输入
左视—左视频输入
右视—右视频输入

配件介绍:车载分割器主机+电源数据线+薄片开关
"
