产品名称:HDMI/VGA字符叠加器(字幕机)
编  号:WS-HDMI-DJ-001
型  号:WS-HDMI-DJ-401
更新时间:2016.05.09
 点击查看大图片

一.主要功能:

   支持多种信号输入:1路复合视频、1VGA1HDMI1USB(接U盘)输入,所有输入信号可叠加字符;所有输入信号均内嵌或绑定外置音频

 高清HDMI输出:1HDMI信号输出,输入、输出最高支持1920*1080信号;

  支持字幕滚动及静态字符叠加,字幕滚动速度分中速,快速可调

  支持中英文字符叠加器,可叠加128个字符,64个汉字

  字体颜色可选:红、绿、黄、蓝、黑、白

  字符背景颜色可选:红、绿、黄、蓝、黑、白、透明

  字体默认为宋体,字体大小分大、中、小可调

  字符位置:分上、下,设置字符在屏幕顶端或屏幕底端显示

  可快捷选择字幕的打开与关闭。



二.技术参数:



名称

规格

输入信号


VGA信号

HD15接口,绑定13.5音频接口;
支持640x480/85HZ  1920x1080/60HZ

HDMI信号

HDMI1.4(HDCP1.3)  DVI1.0HDMI内嵌音频;

视频信号

自动识别NTSCPALSECAM制式,绑定13.5音频接口;

USB(U盘)

标准USB2.0接口,可接U盘,内嵌音频;
支持视频、图片、MP3TXT格式播放;

输出信号


HDMI输出接口

1HDMI输出,支持1920x1080P/60HZ1280x720/60HZ1024x768/60HZ

音频输出

3.5音频接口,支持左右声道立体声,音视频信号同步切换;



控制方式

遥控器、RS-232串口;

供电

DC-12V

功耗

10W以下

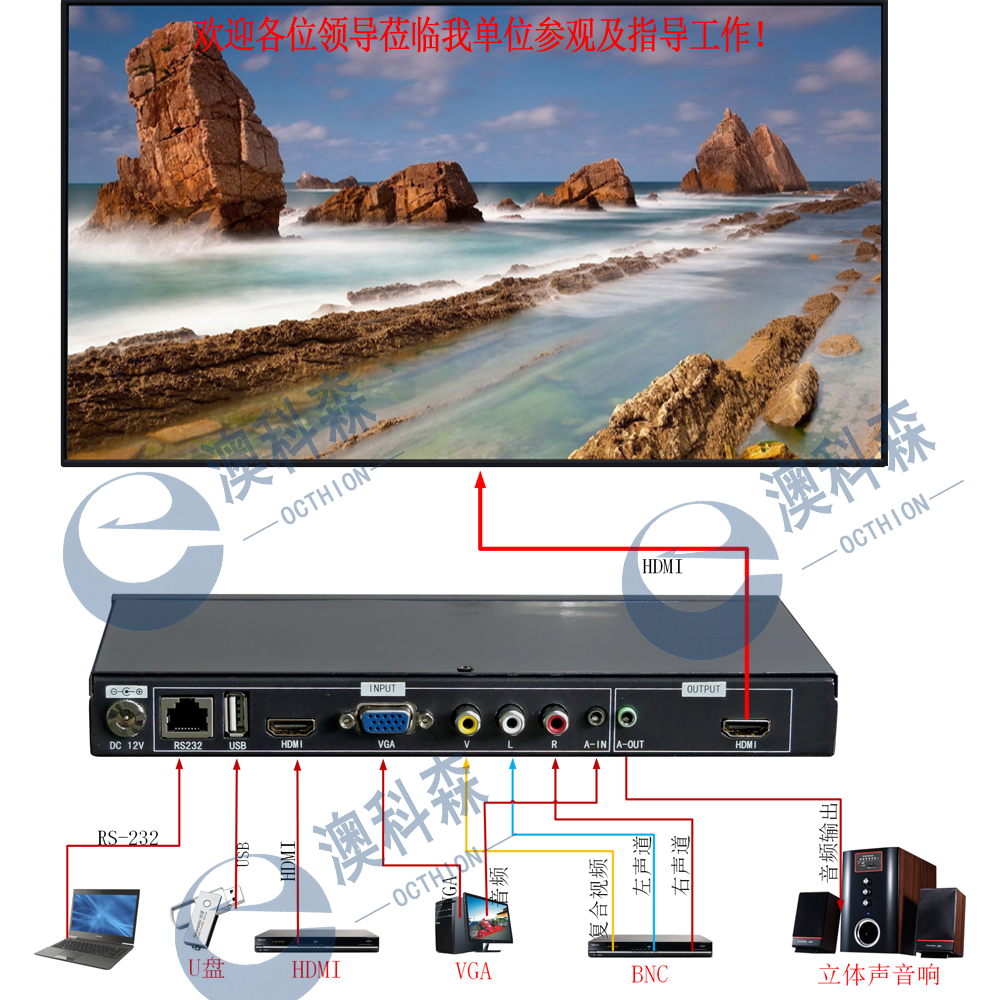

三.拓扑图:




四.效果图:






"
