产品名称:HDMI四画面分割器(支持KVM)
编  号:WS-HDMI0011
型  号:WS-8H9401K
更新时间:2018.05.02
 点击查看大图片

一、概述:
         WS-8H9401K是一款高性能及多功能的高清四画面分割器,最高输入输出分辨率可以达到
1920x1080@60HZ;产品集四画面分割以及USB键盘鼠标同步切换功能为一体,能在同一个显示单元上同时显示4个高清的HDMI信号,同时通过一套鼠标、键盘便可切换画面显示模式以及同时操作不同的电脑完成不同的工作。

用户不需要通过设备的机箱按键以及遥控制,只需要通过鼠标的热键便可以实现所有的功能切。在用户使用过程中及大的简化了操作方式以及大大的增加了用户的体验效果。

         WS-8H9401K高清四画面分割器支持4路HDMI信号连接4台电脑或其它HDMI设备、4路USB信号输入连接相应电脑的USB接口;1路HDMI信号连接显示器、2路USB信号输出分别连接USB鼠标和键盘;



产品功能特点、稳定性、安装简易,广泛应用于游戏、教学、展览展示、股票等需要使用单台显示单元同时显示多个高清信号的场所并受到用户的一致认可。



技术参数:



名称

规格

输入



输入接口

4路HDMI、4路USB

分辨率

最大支持1920*1080,向下兼容各种分辨率

输出



输出接口

1路HDMI、2路USB输出接鼠标键盘

输出分辨率

1080P/720P

控制方式

机箱按键、遥控器、键盘鼠标热键

输入电压:

直流12V/1A

产品尺寸

180mm()x 43mm(高)x 98mm(深)

功耗

最大12W

二、设备接线方式

首先通过HDMI线和USB线同时连接电脑和显示器,设备才可以正常工作。连接时USB线和HDMI线要一一对应,如该电脑接分割器的HDMI1,那么该台电脑的USB接口也应该接分割器的USB1,不能接其它接口。以下为接线方式:

电脑1:通过HDMI线连接机器HDMI1,通过USB线连接USB1

电脑2:通过HDMI线连接机器HDMI2,通过USB线连接USB2

电脑3:通过HDMI线连接机器HDMI3,通过USB线连接USB3

电脑4:通过HDMI线连接机器HDMI4,通过USB线连接USB4

显示器:通过HDMI线连接设备的HDMI Out;

Mouse/keyboard:分别连接USB类型的鼠标和键盘;

DC 12V:连接12V/1A电源:



              设备后面板图片



三、键盘热键切换方式

1、画面及键盘、鼠标同步切换:

Ctrl+Ctrl+1  : 第1窗口画面全屏显示,键鼠同步跟随切换,LED的1号灯亮;

Ctrl+Ctrl+2  : 第2窗口画面全屏显示,键鼠同步跟随切换,LED的2号灯亮;

Ctrl+Ctrl+3  : 第3窗口画面全屏显示,键鼠同步跟随切换,LED的3号灯亮;

Ctrl+Ctrl+4  : 第4窗口画面全屏显示,键鼠同步跟随切换,LED的4号灯亮;

Ctrl+Ctrl+0  : 标准4画面分割模式,LED的 田号灯亮;

Ctrl+Ctrl+. (点) :调用遥控器MENU切换到的模式,LED的“田”号灯亮;

Ctrl+Ctrl+5/6/7/8/9 :五种不常用模式切换;

Ctrl+Ctrl+F5 :        多种模式轮流切换;



2、键盘、鼠标单独切换,画面模式不变:

Ctrl+Ctrl+F9  : 键盘、鼠标切换至第1窗口 LED的1号灯亮;

Ctrl+Ctrl+F10 : 键盘、鼠标切换至第2窗口 LED的2号灯亮;

Ctrl+Ctrl+F11 : 键盘、鼠标切换至第3窗口 LED的3号灯亮;

Ctrl+Ctrl+F12 : 键盘、鼠标切换至第4窗口 LED的4号灯亮;

Ctrl+Ctrl+F8 : 鼠标、键盘同步开/关(打开后鼠标在4个窗口同时移动),打开状态1、2、3、4号LED灯全亮;



3、其它模式

Ctrl+Ctrl+ - : 音频及鼠键同步移至上一窗口;

Ctrl+Ctrl+ + : 音频及鼠键同步移至下一窗口;



四、机身按键操作方式

CH1:1窗口信号全屏显示,键鼠同步切换,LED的1号灯亮;

CH2:2窗口信号全屏显示,键鼠同步切换,LED的2号灯亮;

CH3:3窗口信号全屏显示,键鼠同步切换,LED的3号灯亮;

CH4:4窗口信号全屏显示,键鼠同步切换,LED的4号灯亮;

田 : 调用遥控MENU键切换的分割模式,LED的 田 号灯亮;

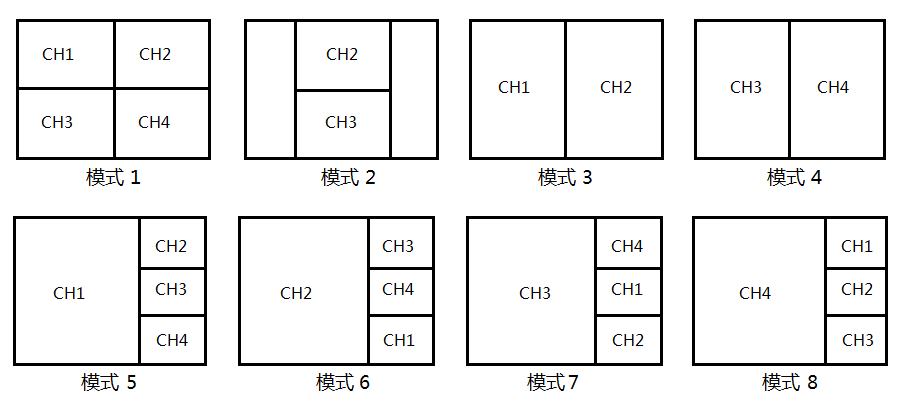

SW : 切换八种信号分割模式显示




五、遥控操作方式

MENU:  分割模式切换

SOURCE: 输出分辨率切换

数字0: 标准四分割器

数字1-4:对应信号全屏显示

数字5-9:不同分割模式





"
