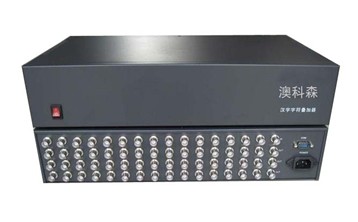

产品名称:16进48出字符叠加器
编  号:WS-VDM0001
型  号:WS-DJ1648
更新时间:2016.04.13
 点击查看大图片

     字符叠加器简称VDM,是英文Video Display Metafile的缩写,是指在复合视频信号上叠加人类容易辨识的各类字幕信息,并将这些字符信息与原有复合视频信号中的内容一起显示在视频显示设备(比如监视器、硬盘录像机等)上的电子处理装置。多通过OSD实现,区别用于专业影视编辑行业的字幕机等行业的特殊设备,字符叠加器这一名称现在更加习惯用于各类监控系统中使用的价格相对低廉的具备基本的视频字幕叠加能力的电子装置。
     汉字字符叠加器适用于各类电视安防监控系统,可在视频信号上叠加日期、时间和汉英字符信息。通过与计算机连接,可配套使用“4路 8路 16路 32路字符叠加器设置软件”设定视频输入点的任意汉字或英文标识信息。

2.功能及特点
   ◇ 支持16路独立视频输入,每路输入可以分配3路视频输出
   ◇ 16 X 16点阵显示,内置国标一、二级字库共8192个汉字
   ◇ 最多可设置38个汉字,静态叠加,实时时钟显示(时钟功能为选配),电脑设置,断电保存
   ◇ 所有显示全部是白字黑边汉字和字符可以混合叠加,显示位置可以全屏任意设定
   ◇ 汉字和字符可以混合叠加,显示位置可以全屏任意设定

3.主要参数
  ◇  工作电压:AC220V/50HZ  (±10%)
  ◇  功耗:           25W
  ◇  计算机通讯接口:RS-232
  ◇  输入输出负载阻抗:75Ω
  ◇  视频信号输入输出幅度:1V
  ◇  视频通道带宽:大于6MHZ
  ◇  视频通道信噪声比:大于75DB
  ◇  高级全钢标准2U19寸机箱

4.拓扑图



"
