产品名称:高清16路画面分割器(支持鼠标操作,VGA输出,RS485,字符叠加)
编  号:QUAD-0012
型  号:WS-161
更新时间:2013.09.18
 点击查看大图片
相关产品链接:

2画面分割器

      4画面分割器      6画面分割器      8画面分割器
9画面分割器        12画面分割器      24画面分割器      车载画面分割器
VGA画面分割器      分割器控制键盘



产品特点

◇  语言特色:  语言菜单可选,同时支持13国语言
◇  显示特色:
       1.  单画面,四画面,六画面,八画面,九画面,十二画面,十三画面,十六画面,十七画面全实时显示,且有断电记忆功能
          (其中17画面模式中的大画面可显示16个小画面中任意一个图像,只要用鼠标点击小画面即可切换,可解决在多画面显示时小画面看不清楚的弊端,例图请参看下面效果图
        2.  单画面自动轮巡功能,支持修改轮巡显示时间
        3.  支持高清VGA输出,分辨率可调(800*600,1204*768,1280*1024)
        4.  高解析度画面质量,亮度、对比度,色彩饱和度可调整
        5.  每个通道可单独叠加8个中文汉字或16个字符,可在屏幕中上,左上,右上,左下,右下显示。
◇  功能特色:
       1.   16路外接报警输入,1路报警输出(常开/常闭)
       2.   支持移动侦测功能,可以连通外接报警也可以蜂鸣器报警
       3.   支持485云镜控制

◇  操作特色:    1.支持面板,遥控器操作,同时还支持USB鼠标操作
                         2.系统可实现软关机,延长机器使用寿命
技术参数:
名称
参数
视频制式
NTSC/PAL
画面刷新率
PAL制:25帧/秒;NTSC制:30帧/秒
分辩率
PAL制:720×576;NTSC制:720×480
VGA:800*600 ,1024*768, 1280*1024
视频输入
16路视频信号输入,峰值:1Vp-p,阻抗:75Ω
视频输出
一路主监视输出,16路环通输出,峰值:1Vp-p,阻抗:75Ω
一路VGA输出
音频输入
2路RCA音频
音频输出
1路RCA音频
自动切换时间
0~9秒
报警输入
16路外接报警输入
报警输出
1路外接报警输出
语言
13国语言
视频调整
亮度、对比度,饱和度,色调,锐利度调整
输入电压
DC 12V/2A
温度范围
-10℃~ +60℃
规格
430mm(长)×325mm(宽)×45mm(高)

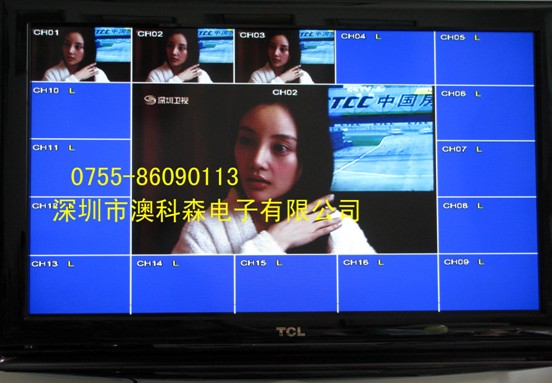

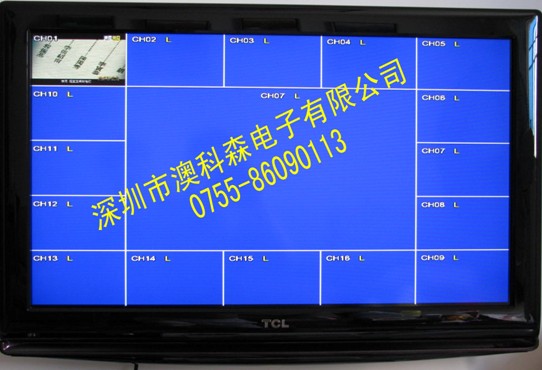

32寸TCL液晶显示器显示效果图:

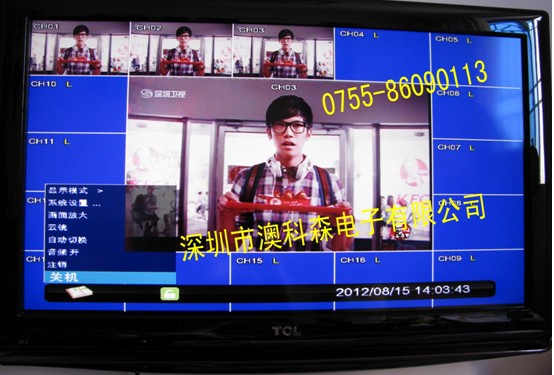

软关机界面:



声明:所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准。本公司保留最终的解释权。
"
