产品名称:工业6画面分割器(支持RS232/键盘控制)
编  号:QUAD-0120
型  号:WS-600
更新时间:2012.10.31
 点击查看大图片
相关产品链接:

2画面分割器

     4画面分割器     8画面分割器     9画面分割器
12画面分割器      16画面分割器     24画面分割器     车载画面分割器
VGA画面分割器     分割器控制键盘


功能特点:

◇   视频制式: PAL/NTSC
◇   单画面,二画面,四画面,六画面,画中画等多种显示模式
◇   1-6画面自动切换功能,自动切换时间可自行设定
◇   开机即显示六画面分割模式,且面板上可对单画面,四画面,六画面模式切换
◇   支持环通输出,支持红外遥控操作
◇   支持输入制式的自动识别功能:机器通电时,系统自动识别输入的P/N制
◇   断电记忆保存功能:  断电复电后保存掉电前屏幕显示的画面模式,无需重复操作.
◇   串口通信:通过RS232串行通信实现画面远程控制或通过键盘控制(可选)


技术参数:
名称
参数
视频制式
PAL/NTSC
 画面刷新率
PAL制:25帧/秒;NTSC制:30帧/秒
分辩率
PAL制:720×576;NTSC制:720×480
视频输入/输出
6路视频信号输入,2路主视频信号输出,峰值:1Vp-p,阻抗:75Ω
自动切换时间
0--55秒
电源功耗
7.2W(600mA)
输入电压
 DC 12V
温度范围
-10℃~ +60℃
规格
440mm(长)×275mm(宽)×45mm(高)/210mm(长)*140(宽)mm*45(高)mm

显示效果图

4:3屏显示效果






16:9屏显示效果

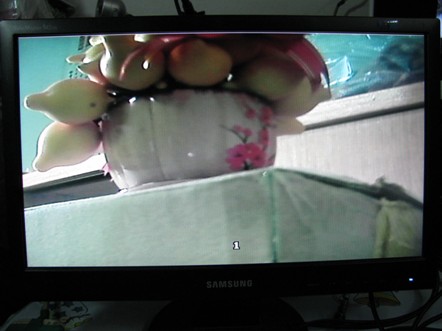

单画面时的效果图:

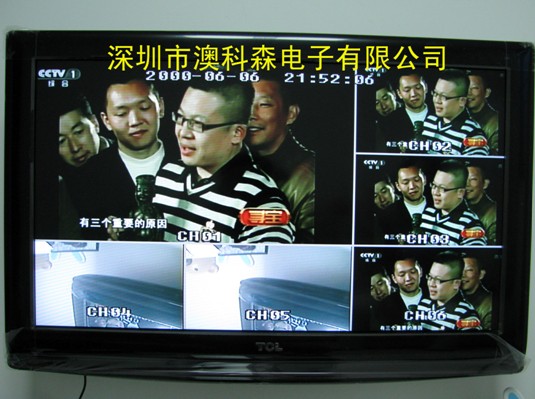

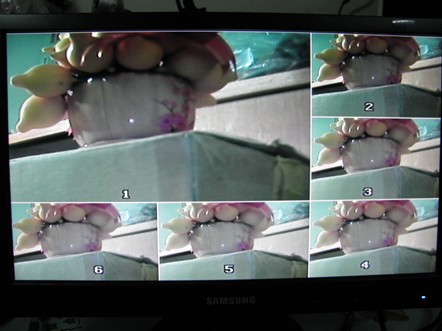

1大5小的六画面显示效果图:(19寸及32寸显示效果图)

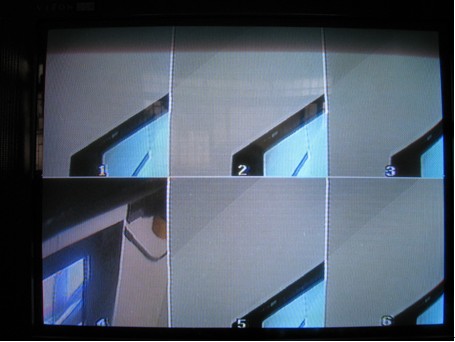

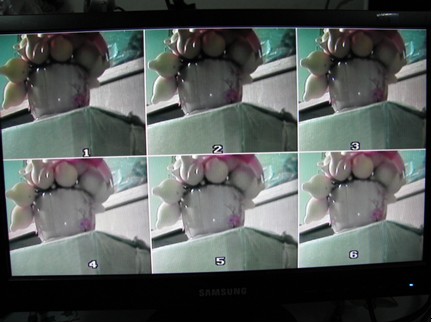

平均六画面显示效果图:(19寸及32寸液晶电视)






声明:所有产品图片及功能介绍仅供参考,详情请以说明书及实物包装为准。本公司保留最终的解释权。




"
